Foco Cirúrgico
Unica 520

Unica 520: Não ofusca

O Unica 520 é o resultado de uma equipe de desenvolvimento focada no objetivo de oferecer luz sobre o campo cirúrgico, suprimindo todas as formas de reflexo direto e indireto. O sistema 2R elimina o reflexo incômodo e também o reflexo lateral, em caso de visão inadvertida da fonte de luz pela equipe do centro cirúrgico.

A luz sem reflexos cria relaxamento visual, reduz o cansaço e aumenta o estado de alerta. A qualidade da iluminação artificial é, portanto, de primordial importância para o cirurgião e a equipe médica. A luz deve estar livre de reflexo direto e indireto, ter um excelente fator sem sombras e não criar efeitos de sombra colorida.

Baixe o Catálogo

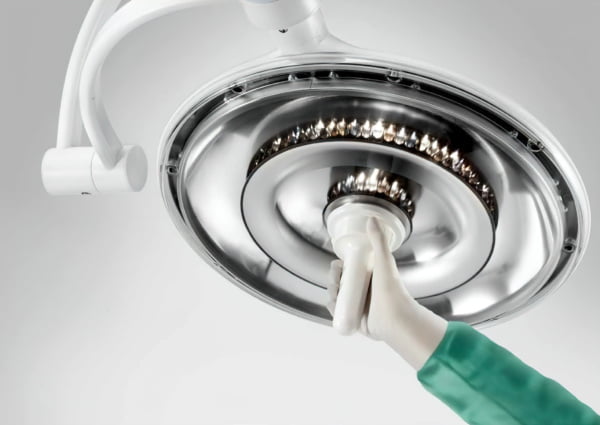

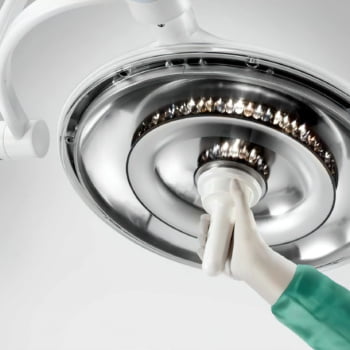

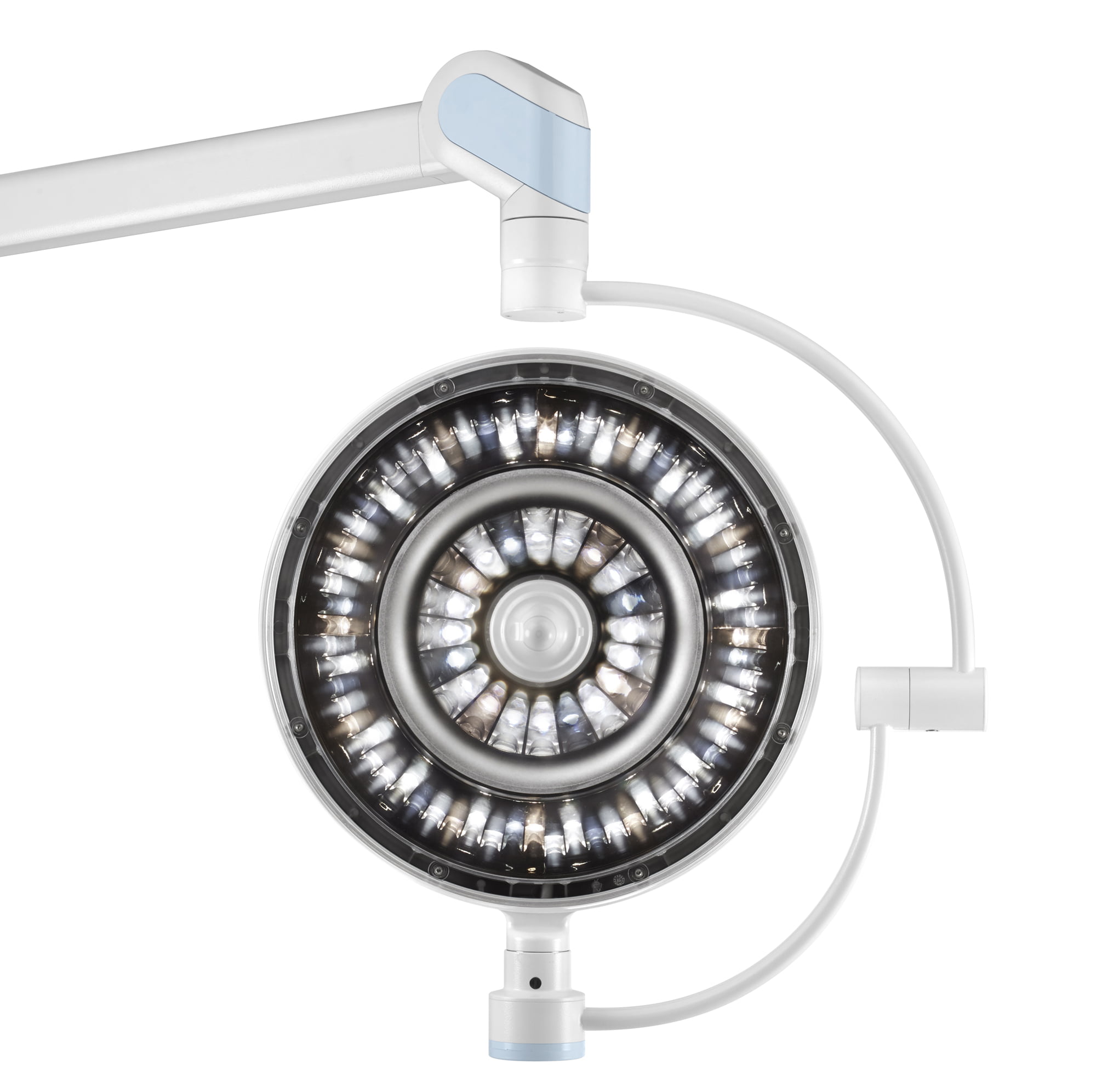

Foco Cirúrgico CISA RIMSA Unica 520 - 1
Foco Cirúrgico CISA RIMSA Unica 520 - 11

Sistema de reflexão dupla 2R

Os feixes de luz LED são transportados para uma lente asférica e projetados no primeiro espelho segmentado elíptico, que por sua vez os reflete no segundo espelho com superfície lisa e os transporta para o campo cirúrgico. A última reflexão passa através da tela feita com um índice de rugosidade, de modo a estratificar e colimar o feixe de luz. A grande área de emissão de luz e a forma circular dos espelhos livres de interrupções produzem um efeito sem sombras. Os dois módulos circulares de reflexão dupla contínuos iluminam-se com diferentes distâncias focais para otimizar o efeito sem sombras, garantindo uma ampla profundidade de luz e mantendo uma iluminação constante.

Luz personalizada de forma simples

Para evitar a sensação de cegueira ao passar de uma área muito bem iluminada para uma zona periférica não iluminada, foi criada uma área intermediária, de pouca iluminação, para que o olho possa se adaptar à mudança de luz.
O Unica 520 utiliza LEDs brancos com 7 temperaturas de cor – 3800°K, 4000°K, 4200°K, 4400°K, 4600°K, 4800°K, 5000°K. Também é possível selecionar dois diâmetros da superfície iluminada, de acordo com a especificidade da operação a ser executada. Um sistema eletrônico liga um grupo de LEDs extras que, refletidos nos espelhos elípticos, criam dois diâmetros de luz diferentes.
Para operações de endoscopia e de campo operacional concentrado, a função Endoled está ativa, proporcionando luz suave, também ajustável em intensidade e timbre, para iluminar a área de trabalho.

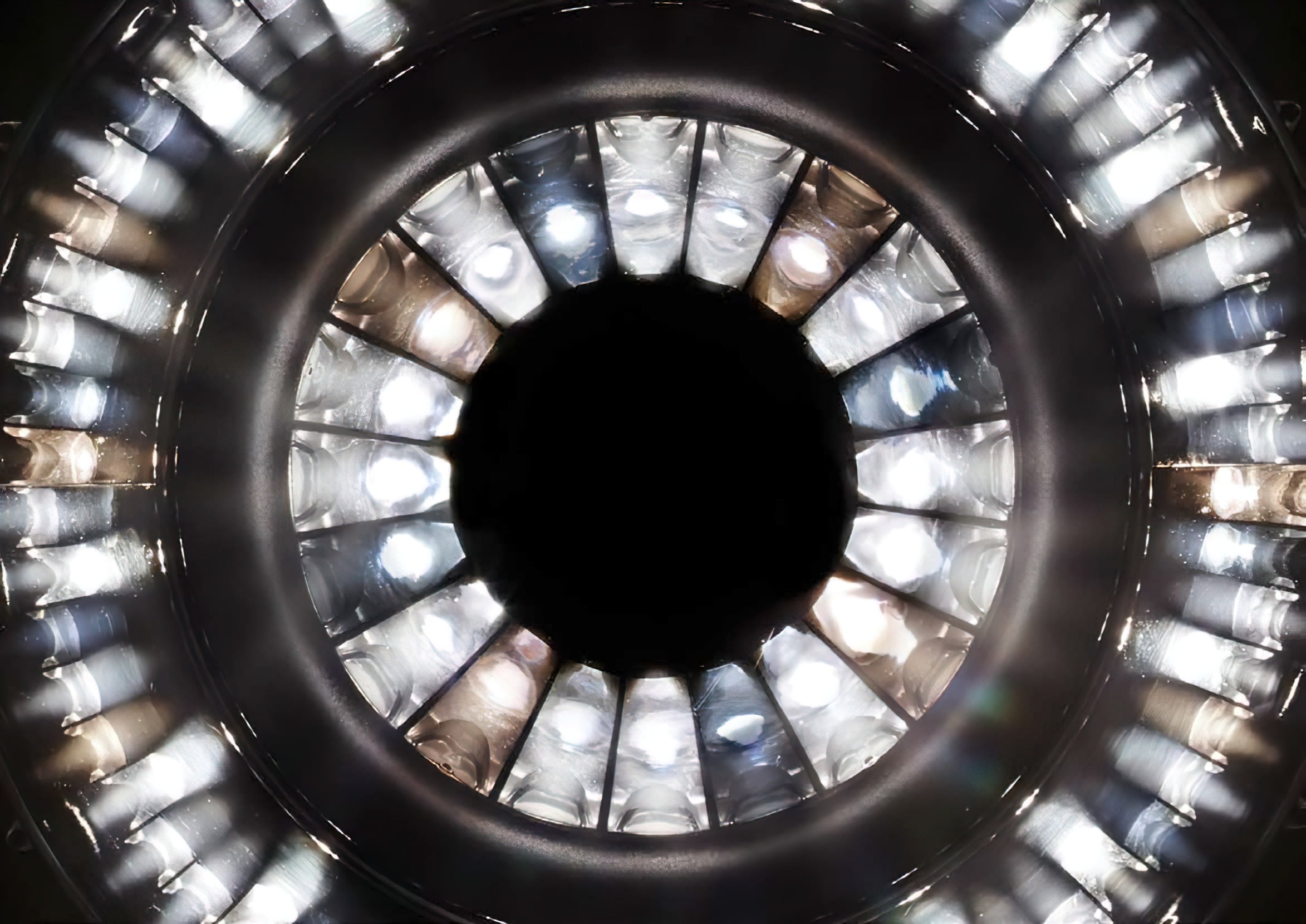

Foco Cirúrgico CISA RIMSA Unica 520 - 12
Foco Cirúrgico CISA RIMSA Unica 520 - 10

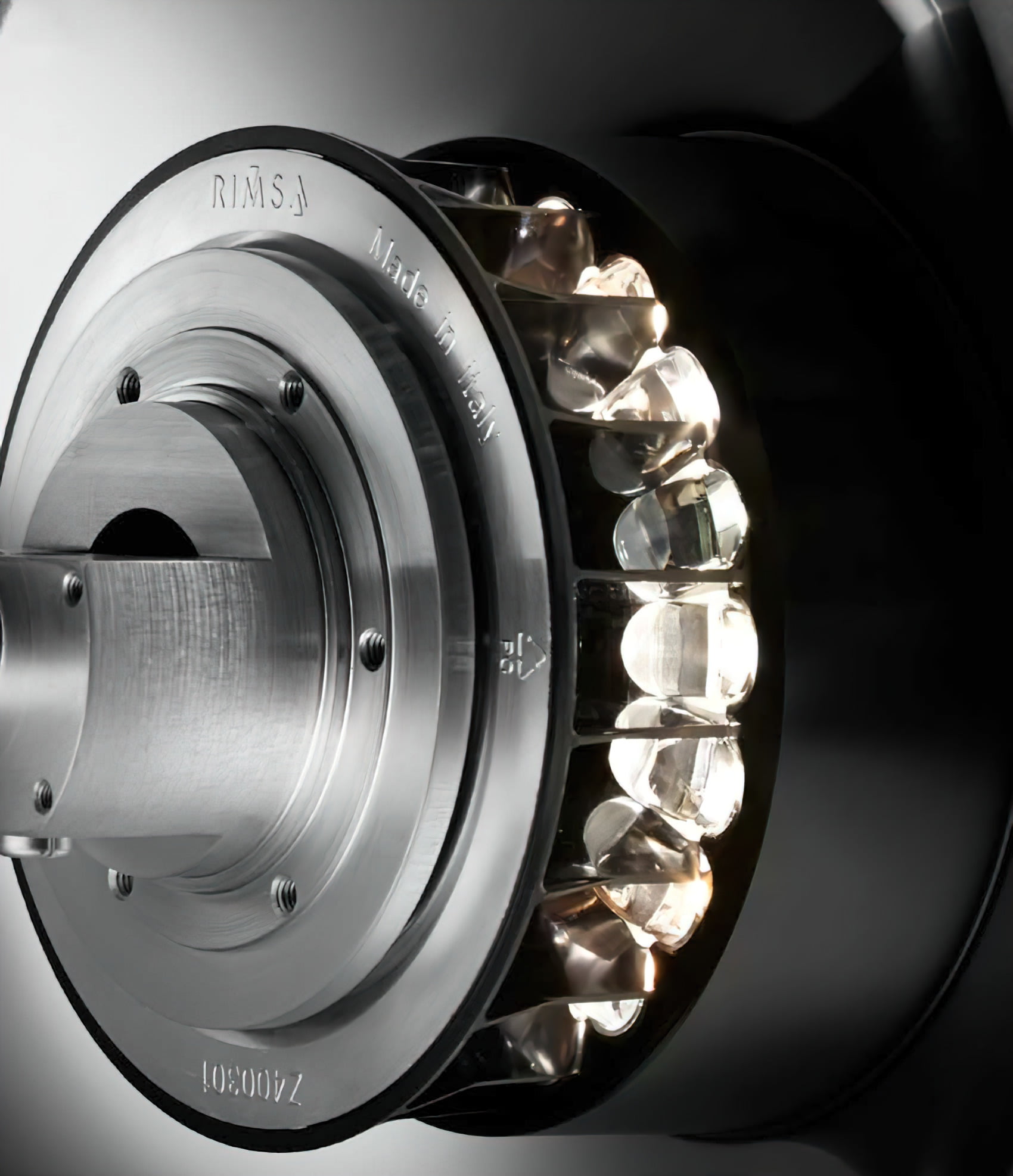

Gerenciamento térmico dos Leds

Utilização de toda a vida útil dos LEDs de forma contínua (50 mil horas). Apesar de ser considerada uma luz fria, os LEDs geram uma pequena quantidade de calor, que além de transferir para o paciente, podem agravar a diminuição de intensidade ao longo do tempo. A linha UNICA utiliza uma estrutura de alumínio de alto poder de dissipação térmica onde são colocados os LEDs. Além disso, a placa eletrônica do sistema conta com camada exclusiva de alumínio. Tudo para o perfeito funcionamento durante toda a vida do Foco Cirúrgico.

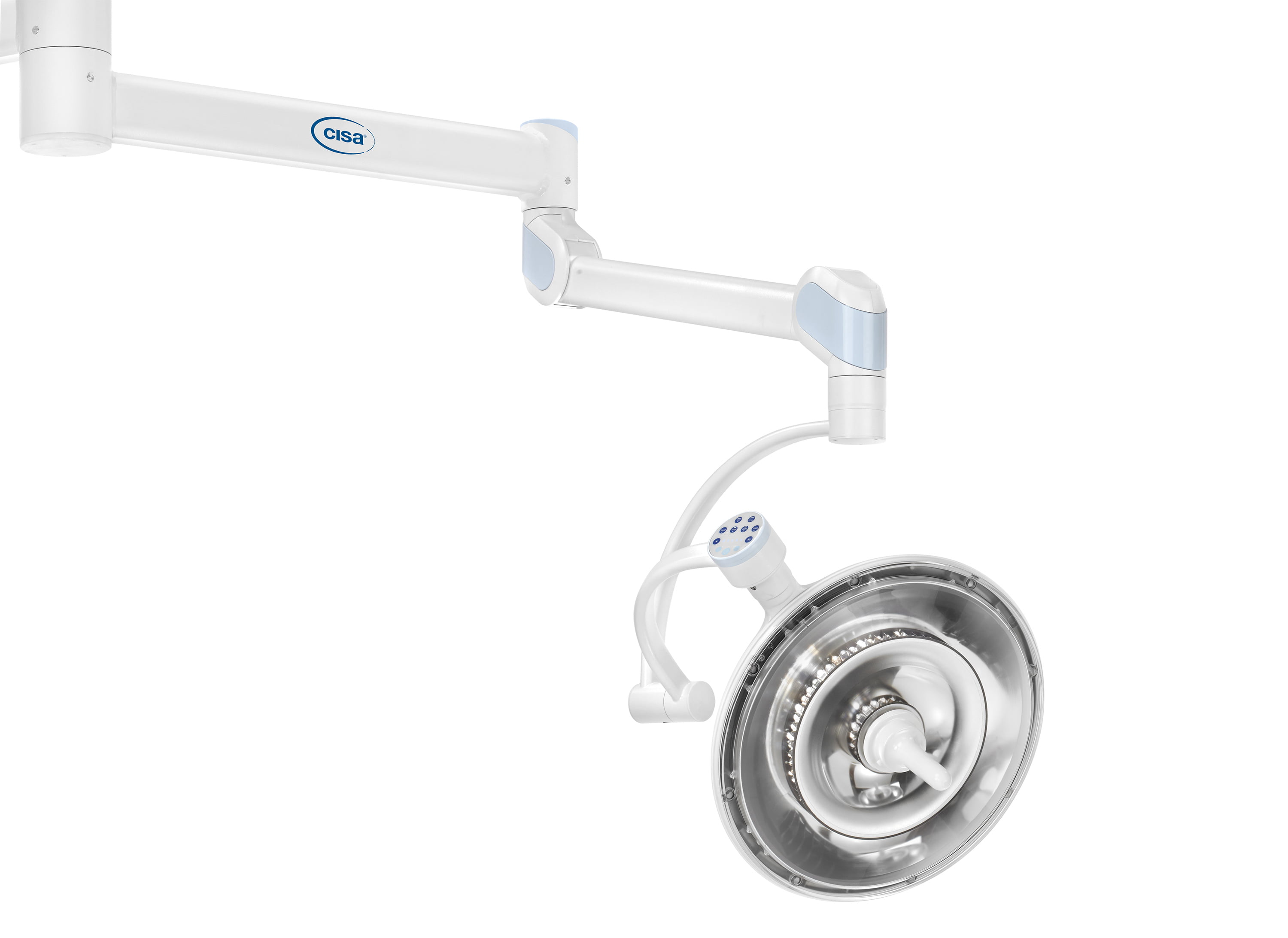

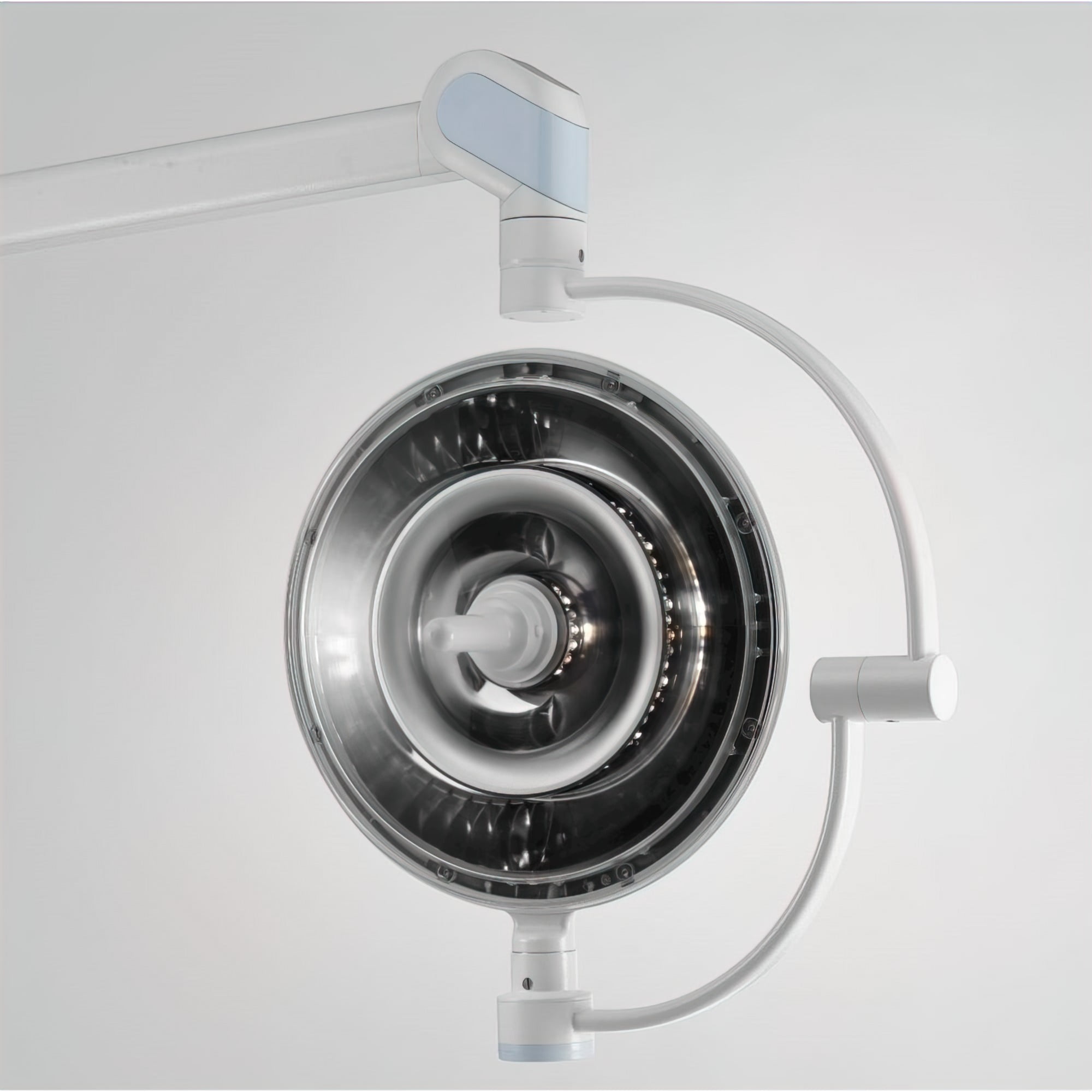

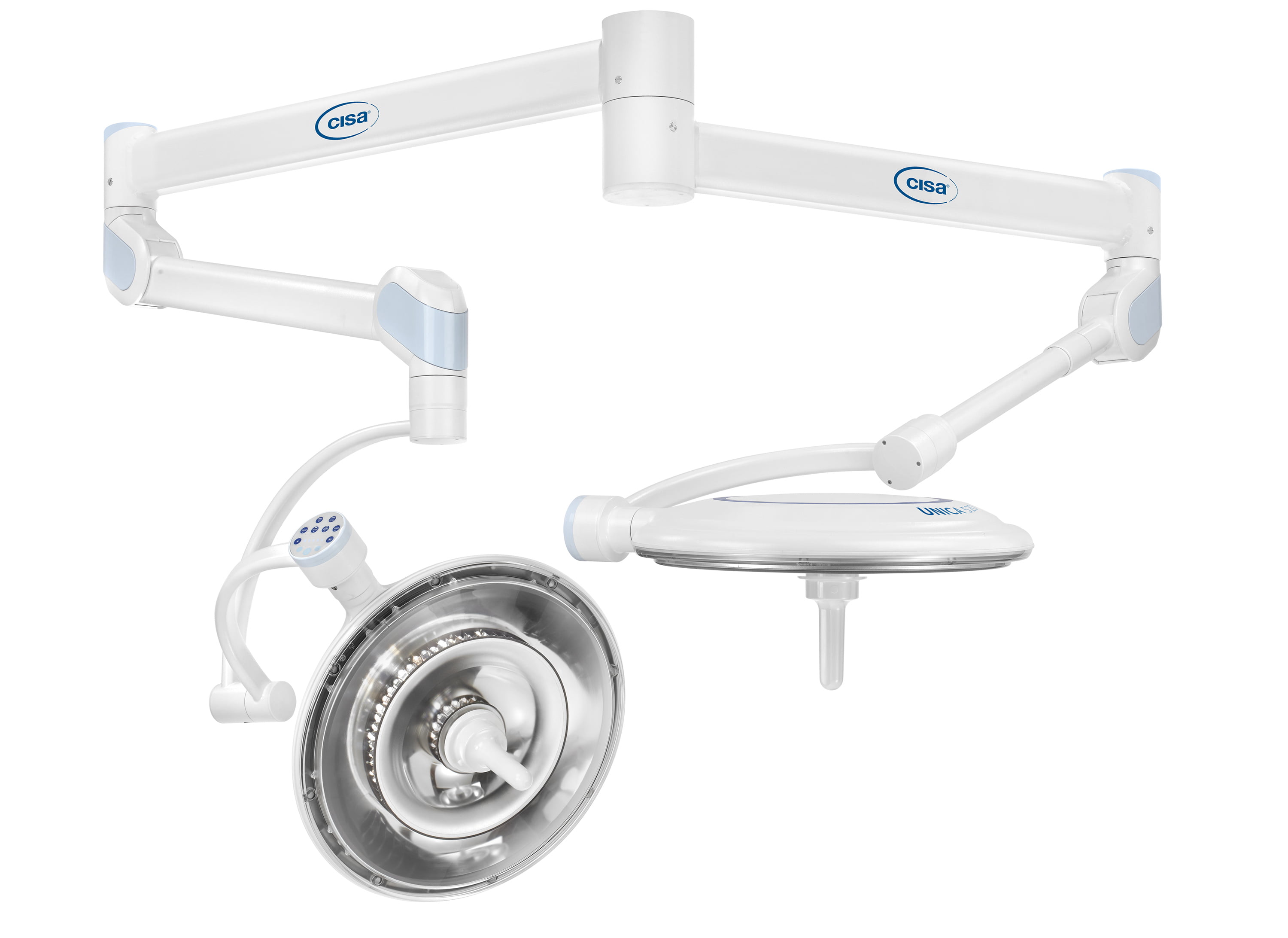

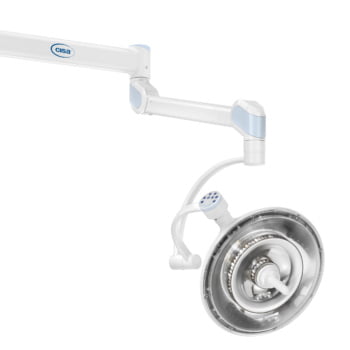

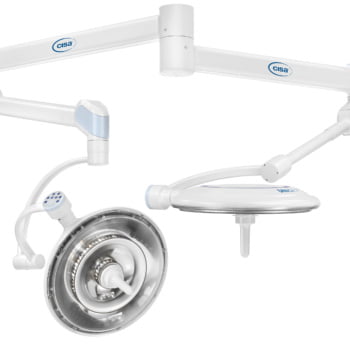

Imagens do Equipamento

Especificações Técnicas do Foco Cirúrgico Unica 520

EspecificaçãoUnidadeValor
Intensidade de luz a 1m de distância (Ec)Klx160
Temperatura de corK3800 – 4000
4200 – 4400
4600 – 4800
5000
Índice de reprodução de cor (CRI)Ra96
R996
Diâmetro do campo luminoso d10, onde a iluminância atinge 50% de Ecmm110
Diâmetro do campo luminoso d10, onde a iluminância atinge 10% de Ecmm210
Diâmetro do campo luminoso ajustável de – para –mm210 – 350
Profundidade de iluminação IEC60601-2-41 (L1+L2) a 60%cm49
Profundidade de iluminação IEC60601-2-41 (L1+L2) a 20%cm103
Energia total irradiada Ee, onde a iluminância atinge o nível máximoW/m2580
Proporção entre energia irradiada Ee e iluminância EcmW/m2.lx3,62

Dados Elétricos

EspecificaçãoUnidadeValor
Tensão alternada primária (CA)V100 – 240
FrequênciaHz50 / 60
Potência absorvidaW41
N° de LEDsLed84
Média de vida útil do LEDhoras50000

– Luz branca e uniforme em toda a superfície iluminada, mesmo no caso de objetos interpostos entre a fonte de luz e o ponto aceso.
– Refletor fino e fácil de ajustar.
– Luz livre de reflexos.
– Excelente efeito sem sombras, graças à grande superfície de emissão de luz e ao formato redondo ininterrupto.br>- Efeito sem sombras presente em toda a distância de trabalho.
– Excelente distribuição de luz em toda a área iluminada.
– Variação eletrônica do diâmetro do campo aceso em duas posições.
– Feixes de luz colimados para uma distância de trabalho de 70 a 160 mm.
– Alto índice de reprodução de cor (CRI) 96.
– Sete temperaturas de cor.
– Otimização do gerenciamento térmico do LED para evitar reduções de iluminação durante a cirurgia.
– Luz antirreflexo, lentes ópticas de acrílico e espelhos especulares (translúcido/transparente) de alta reflexão.
– Adaptação visual progressiva para evitar reflexos das áreas centrais para as periféricas.
– Consumo reduzido, alta eficiência.
